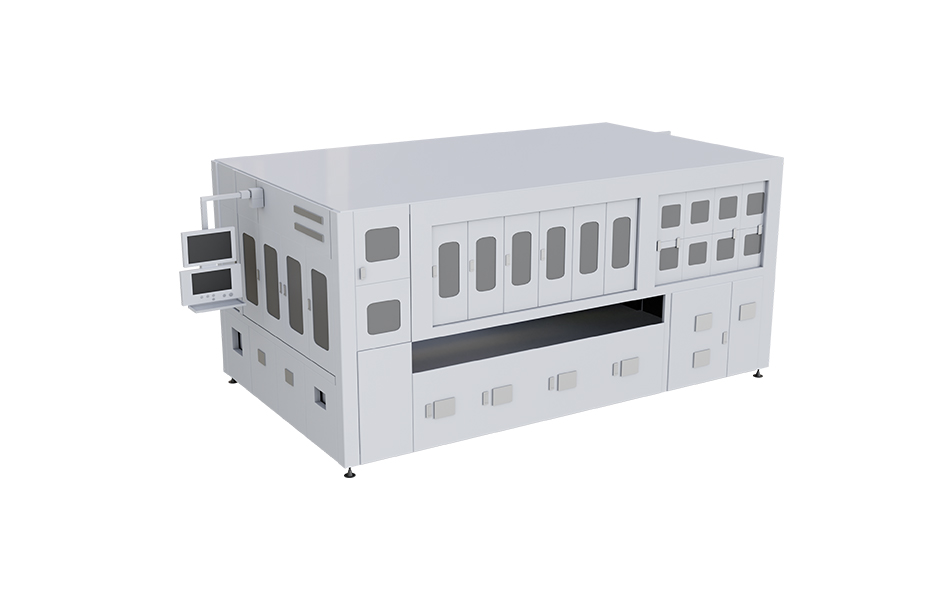

多功能汇流条焊接机

产品特点

进行电池串二次精确排版,精度±0.3mm

完成头、中、尾所有汇流条的裁切、弯折及焊接

焊接采用电磁感应焊方式,焊接后拉力≥5N/mm

焊接周期时间≤20s

技术参数

技术参数相关参数
工作电源AC 380V 3相5线制 50Hz
工作气压0.5~0.8Mpa
适用组件尺寸范围长(1650-2500)mm×宽(990-1400)mm
工作噪音≤72db
组件出料流水线高度进料:960±35mm,出料:960±35mm
功率额定功率 60W,实际运行功率25KW
工作节拍≤20s(开启旁路焊时节拍≤23s)
汇流条厚度0.2-0.4mm,宽度4/5/6/7/8mm(卷状供料)
耗气量2200L/min
组件流向长进长出
外形尺寸L4874mm×W4690mm×H2500mm(长×宽×高)
主要功能要求运行节拍快;焊接模组适配串间距、CCD适配电池串版型、汇流条长度等参数可配方一键切换;电磁焊接模式高效稳定;整机含自动校正功能,预留升级空间;焊接模组共用性广
具体参数如有变动,本公司不另行通知!
